콘크리트 펌프는 콘크리트를 붓기 지점까지 지속적으로 운반하기 위해 수평 또는 수직 파이프를 사용하는 기계입니다.그것은 동시에 수평 및 수직 콘크리트를 운송 할 수 있으며 안정적으로 작동합니다콘크리트 펌프는 콘크리트 양이 많고 작동 주기가 길고 펌프 거리와 높이가 큰 상황에 적합합니다.그것은 고층 건물 건설에서 중요한 장비 중 하나입니다.

1콘크리트 펌프 및 콘크리트 펌프 트럭의 목적, 분류 및 수

콘크리트 펌프는 배급 밸브의 구조에 따라 세 가지 유형으로 나뉘어 있습니다. 튜블 밸브, 게이트 밸브 및 로터 밸브입니다.현재 일반적으로 사용 된 것은 펌프와 펌프 펌프이 섹션에서는 이 두 종류의 콘크리트 펌프에 초점을 맞추고 있습니다.

용량 크기에 따라 그들은 작은 (펌프 용량 30m3 / h 미만) 로 나눌 수 있습니다.중형 (펌프 밀집량 30-80m3/h) 및 대형 콘크리트 펌프 (펌프 밀집량 80m3/h 이상).

운전 형태에 따라 전기 및 내연 콘크리트 펌프로 나눌 수 있습니다.

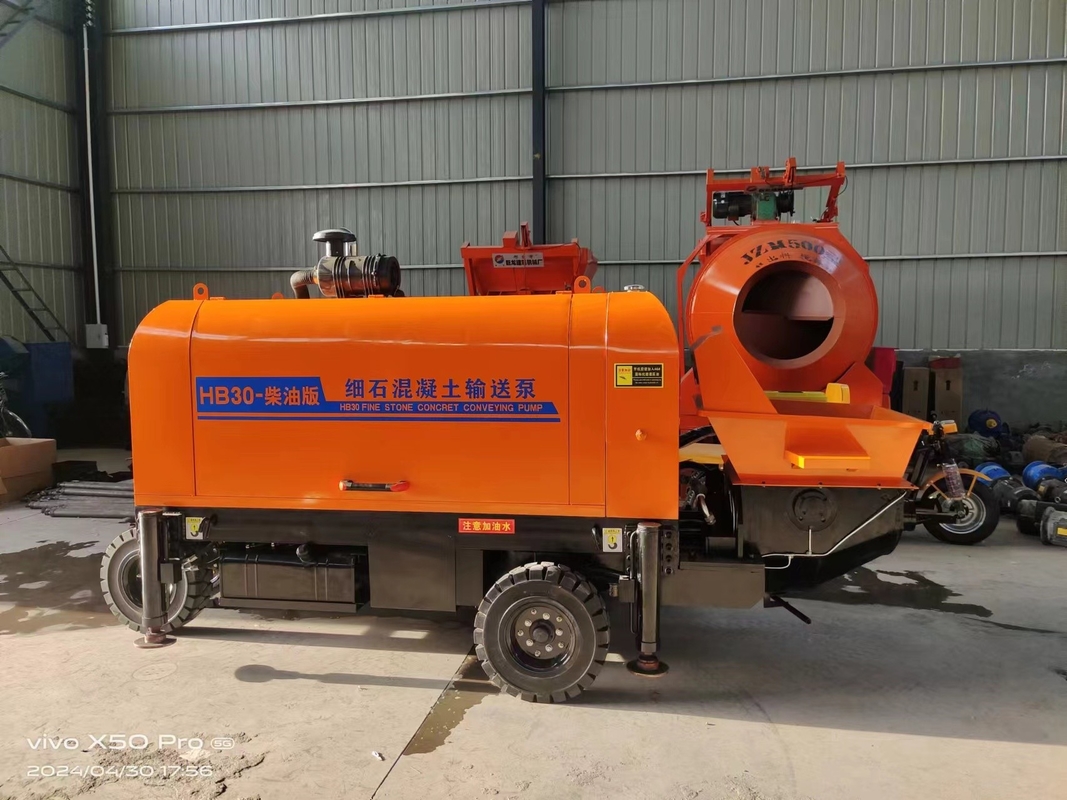

이동 방식에 따라 고정, 트레일러 및 자동 콘크리트 펌프 (콘크리트 펌프 트럭) 로 나?? 다.정지 콘크리트 펌프는 대부분 전기 모터에 의해 구동되며 많은 양의 작업과 작은 움직임이있는 건설 현장에 적합합니다.. 트레일러에 장착 된 콘크리트 펌프는 간단한 트롤리에 장착 된 펌프입니다. 바퀴가 장착되어 있기 때문에 건설 현장에서 쉽게 이동하고 도로에서 끌고 끌 수 있습니다.이 형태는 우리나라에서 더 일반적으로 사용됩니다..

2콘크리트 펌프의 구조와 작동 원리

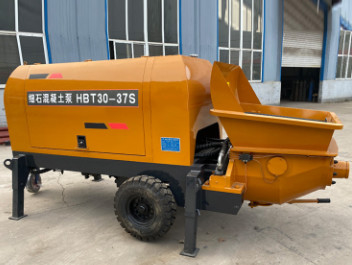

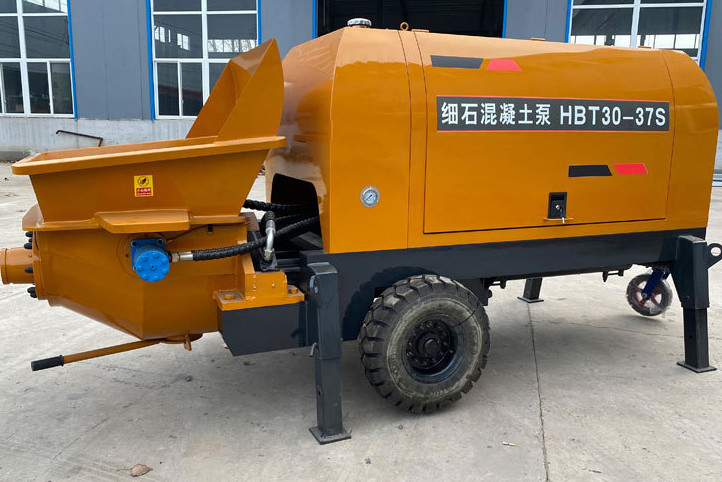

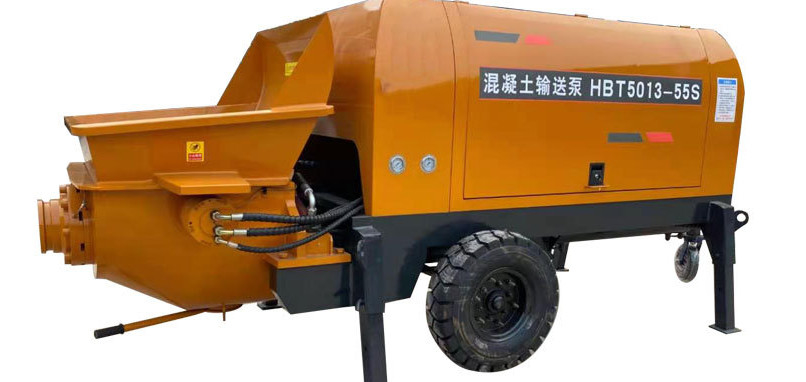

HBT60 트레일러에 장착 된 콘크리트 전달 펌프는 디젤 엔진으로 구동되는 하이드로릭 양 실린더 피스톤 콘크리트 펌프입니다. 펌프 시스템은 폐쇄 된 오일 회로, 일정한 전력 제어,그리고 수압 무단 속도 조절 및 콘크리트 전달 부피의 기능을 가지고 있습니다펌프는 주로 전력 단위, 콘크리트 밀기 메커니즘, 콘크리트 분배 밸브, 콘크리트 혼합 메커니즘, 수압 시스템, 전자 제어 시스템,연유 시스템 및 지원 이동 장치.

1개의 혼합장치, 2개의 홉퍼, 3개의 수압유 탱크, 4개의 수압 밸브, 5개의 냉각 시스템, 6개의 수압 펌프, 7개의 엔진, 8개의 프레임, 9개의 마우스 휠, 10개의 다리, 11개의 전기 시스템12 펌프 시스템13 롤 브릿지

1) 전원장치

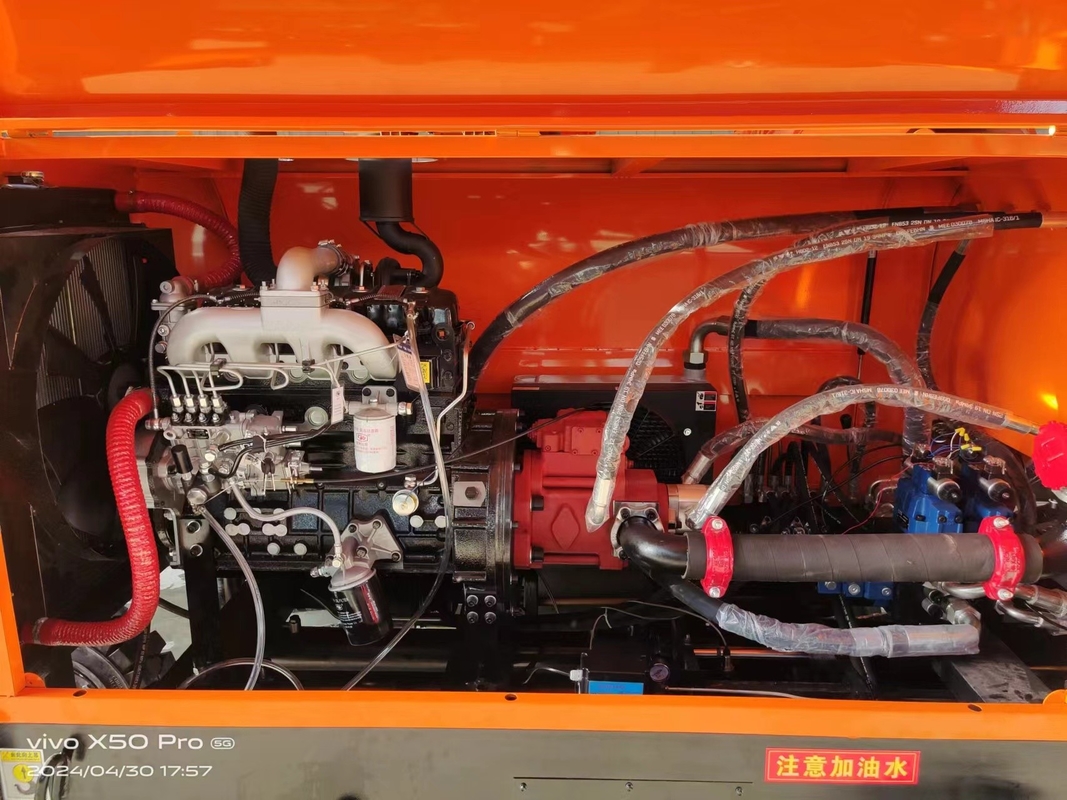

콘크리트 견인 펌프 전력 장치는 디젤 엔진과 전기 모터 두 종류가 있습니다. 디젤 엔진 (또는 전기 모터) 1, 결합 2, 펌프 베이스 3, 주 펌프 4 및 기어 펌프 5로 구성됩니다.엔진 (모터) 힘과 주요 오일 펌프 선택은 일치해야 합니다.주요 오일 펌프는 축적 피스톤 변동 펌프를 채택합니다. 출력 흐름은 운전 속도와 펌프의 이동량에 비례하며 최대와 0 사이로 단계없이 변할 수 있습니다.전력 조절이 가능합니다., 압력 차단 및 전기 비례 흐름 조정 기능.

전력 단위 구조 도표

a. 디젤 엔진 전력 단위; b. 전기 모터 전력 단위

1개의 디젤 엔진 (또는 전기 모터), 2개의 접착기, 3개의 펌프 기지, 4개의 주유 펌프, 5개의 기어 펌프

2) 펌프 메커니즘

펌프 시스템은 수압 에너지를 기계 에너지로 변환하는 전력 작동 장치입니다.그 기능 은 콘크리트 를 밀어 파이프 라인 의 저항 을 극복 하고 붓기 장소 에 도달 하는 것 이다.

펌프 메커니즘은 주로 두 개의 주 실린더 1, 2, 물 탱크 3, 역기제 4, 두 개의 콘크리트 실린더 5, 6, 두 개의 콘크리트 실린더 펌프 7, 8, 스윙 팔 9,2개의 스윙 실린더 1011, 배급 밸브 13 (S 파이프라고도 불립니다), 배charge 포트 14 및 hopper 15로 구성됩니다.

1, 2 개의 주유 실린더; 3 개의 물탱크; 4 개의 역전기; 5, 6 개의 콘크리트 실린더;

7, 8 콘크리트 실린더 피스톤; 9 스윙 팔; 10, 11 스윙 실린더; 12 안경판;

13 분배 밸브; 14 배출 포트; 15 호퍼

콘크리트 실린더의 피스톤 7 및 8은 주전 실린더 1 및 2의 피스톤 막대기에 각각 연결되어 있습니다. 주전 실린더는 수압 오일의 작용으로 교차 움직임을 만듭니다.한 실린더가 앞으로 움직일 때, 다른 실린더는 후퇴; 콘크리트 실린더의 출구 는 호퍼에 연결되어 있으며, 분배 밸브의 한쪽 끝은 배charge 포트에 연결되어 있습니다.그리고 다른 끝은 스플라인 샤프트를 통해 스윙 팔에 연결되어 있습니다스윙 실린더의 작용으로 좌우로 스윙할 수 있습니다.

콘크리트 재료를 펌핑 할 때, 주 오일 실린더의 작용으로, 피스톤 7은 앞으로, 피스톤 8은 후퇴합니다. 동시에, 스윙 오일 실린더의 작용으로,분배 밸브 13는 콘크리트 실린더 5에 연결됩니다., 그리고 콘크리트 실린더 6는 호퍼에 연결됩니다. 이 방법으로, 펌프 8는 호퍼에 있는 콘크리트 물질을 콘크리트 실린더로 빨아들이기 위해 후퇴합니다.그리고 피스톤 7은 콘크리트 실린더에 있는 콘크리트 물질을 배급 밸브로 보내서 펌프로 꺼내기 위해 앞으로 움직입니다.콘크리트 피스톤 8이 스트로크 끝까지 후퇴하면 물 탱크 3의 역동 장치 4가 작동하고 주 실린더 1과 2가 역전됩니다.그리고 스윙 실린더 10과 11는 동시에 역전됩니다., 그래서 분배 밸브 13는 콘크리트 실린더 6에 연결되고 콘크리트 실린더 5는 호퍼에 연결됩니다. 이 때, 피스톤 7은 뒤로 움직이고 피스톤 8은 앞으로 움직입니다.이 순환은 연속 펌핑을 달성.

3) 콘크리트 배급 밸브

분배 밸브의 기능은 홉퍼, 두 개의 콘크리트 실린더 및 전달 파이프의 콘크리트 흐름 경로를 제어하는 것입니다.분배 밸브는 피스톤 콘크리트 펌프의 주요 구성 요소입니다콘크리트 펌프의 구조의 주요 차이점은 분배 밸브입니다. 그것은 구조 형태, 흡수 성능,압력 손실 및 콘크리트 펌프의 적용 범위홉퍼와 혼합 장치의 배치, 펌프의 출구 형태, 운송 부피 효율성, 작업의 신뢰성 등;콘크리트 펌프에서 막힘 장애의 90%는 분배 밸브에서 발생합니다..

콘크리트 펌프의 두 실린더는 수집 홉퍼를 공유하고 두 실린더는 각각 흡수 스트로크와 배charge 스트로크에 있습니다.흡수 스트로크의 작업 실린더는 호퍼와 연결되어 있습니다방출 도중의 작업 실린더는 전달 파이프에 연결되어 있기 때문에 배급 밸브는 2 위치 4 방향 (호퍼를 통해,2개의 실린더와 전달 파이프).

분배 밸브는 회전 밸브, 게이트 밸브 및 튜브 밸브로 세 가지로 나눌 수 있습니다. 현재,수압 콘크리트 펌프에서 일반적으로 사용되는 분배 밸브는 게이트 밸브와 파이프 밸브입니다..

4) 호퍼 및 혼합 시스템

홉퍼 및 조동 시스템은: 홉퍼 4, 조동 샤프트 구성 요소 9, 10, 11, 전송 장치 13 및 윤활 장치.

a. 호퍼 구조; b. 조동 장치

1개의 스크린, 2개의 뒷판, 3개의 스톱 크룩, 4개의 호퍼 바디, 5개의 재료의 문

6. 상부 버킷 몸; 7. 끝 커버; 8. 베어링 좌석; 9. 왼쪽 혼합 블레이드; 10. 혼합 샤프트;

11 오른쪽 혼합 블레이드; 12 모터 베이스; 13 혼합 모터

도퍼의 부피는 펌프의 콘크리트 전달 용량에 맞게 조정되어야 합니다.호퍼의 상부 부분은 크기의 산물 또는 잔해가 호퍼에 들어가는 것을 방지하기 위해 격자 스크린이 장착되어 있습니다.홉퍼에는 콘크리트 혼합물의 2차 혼합을 수행하고 콘크리트 배포 밸브 포트로 콘크리트 혼합물을 밀어 넣는 공급 기능을 가진 혼합 블레이드가 있습니다.

5) 펌프 지원 및 이동 메커니즘

지지 장치와 이동 메커니즘은 주로 차시, 축 (행동 바퀴를 포함하여), 안내 바퀴 및 오트리거로 구성됩니다.

차시 는 견인 펌프 의 여러 구성 요소 를 연결 하는 기본 구성 요소 이다. 프로파일 과 강철 판 으로 용접 되어 각 구성 요소 를 지지 하는 데 보조 역할 을 한다.차체의 앞쪽은 호퍼에 연결되어 있습니다, 그리고 후면에는 트레일러 펌프가 건설 현장에서 다른 곳으로 운반 될 수 있는 트레일러가 있습니다.

그림 4-40 기본 프레임 구조

1. 호퍼 고정 좌석; 2. 수압 오일 탱크 고정 브래킷; 3. 주 밸브 블록 지원; 4. 물 탱크 고정 좌석;

5 디젤 엔진 장착 기판 6 배터리 상자 기판 7 안내 바퀴 장착판 8 트레일러 9 이동식 다리

10 도구 상자; 11 자동차 장착 기판; 12 프레임

6) 물 펌프 장치

물 펌프 장치는 파이프와 펌프를 청소하기 위해 게이트 밸브 견인 펌프를 사용하는 물 씻기 장치입니다. 그것은 물 탱크, 물 필터, 물 압력 측정기, 오일 탱크,물 밸브 네 방향 블록, 배열 밸브, 흡수 밸브 등

그림 4-41 물 펌프 장치 구조

1개의 물탱크, 2개의 물 필터, 3개의 물 압력 측정기, 4개의 오일 실린더, 5개의 물 밸브 4면 블록

6, 7 배열 밸브; 8, 9 흡수 밸브; A, B 기름 입구 및 출구; C 물 입구; D 물 출구

7) 냉각 시스템

수압 오일에는 세 가지 냉각 방법이 있습니다. 물 냉각, 공기 냉각, 공기 냉각 + 물 냉각.지역 기후 차이와 건설 조건에 따라 다른 냉각 방법을 선택할 수 있습니다..

그림 4-42 물 냉각 시스템의 단순화 된 다이어그램

1 물 입구와 출구; 2 밸브; 3 오일 반환 파이프; 4 냉각기; 5 오일 입구 파이프

그림 4-43 공기 냉각 시스템

1 라디에이터, 2 수압 모터, 3 팬, 4 튜브
