12.7 앵커 포스트 긴장 모노럴 / 다공 앵커리지를 팽팽하게 하는 / 15.2 / 17.8 밀리미터 강선 케이블

앵커 포스트 텐션 모노 / 다중 홀 정박을 팽팽하게 하는 12.7/15.2/17.8 밀리미터 강선 케이블

가닥 포스트 긴장 편원형의 앵커에 대한 기술

앵커리지는 영구적 앵커링 장치가 예비 응력 콘크리트에 사용했다는 것 이고, 건설에 미리 응력이 가해진 건에 의해 발생된 수축 힘을 적용하는 일체형 부품입니다. 포스트 텐션 구조 또는 부품에서, 미리 응력이 가해진 건의 긴장을 유지하고 그들을 콘크리트의 안으로 전송하기 위해, 고정 도구는 교량의 베어링 캐패시티를 향상시키고, 교량의 경간을 증가시키고, 중량의 교량을 감소시킬 수 있습니다.

가닥 포스트 긴장 편원형의 앵커의 상술

다리 앵커리지의 주요 분류

주요 분류

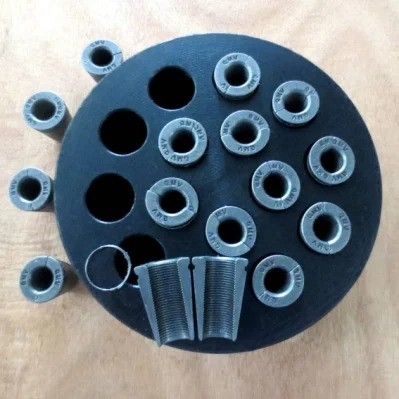

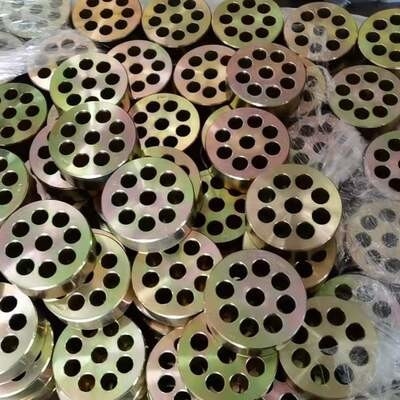

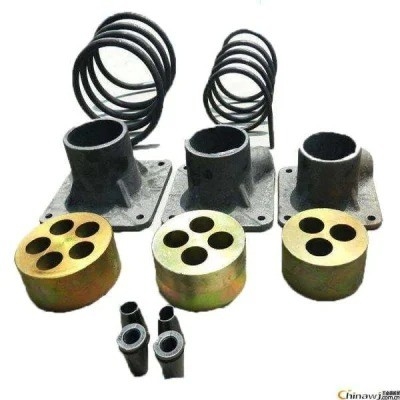

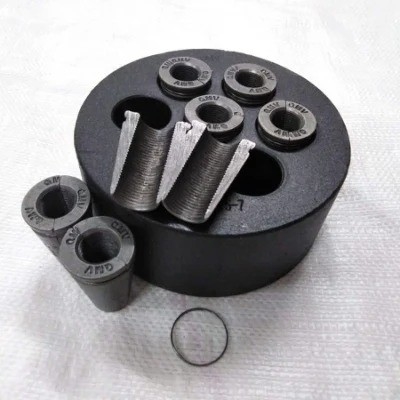

(1) 라운드 앵커

명세서 모델은 다음과 같이 나타내집니다 : YJM15-N (YM15-N) 또는 YJM13-N (YM13-N) ; 앵커의 이런 유형은 좋은 자정식 성능을 가지고 있습니다. 텐션닝을 위해, 관통 중심 공기는 일반적으로 사용됩니다.

(2) 평평한 앵커

명세서 모델은 다음과 같이 나타내집니다 : BJM15-N (BM15-N) 또는 BJM13-N (BM13-N) (평평한 앵커들의 의미를 대표하는 평평한 앵커들을 위한 중국어 알파벳 입력 방식의 첫번 째 문자인 비) ; 평평한 앵커들은 미리 응력이 가해진 수평식이 포장한 다리를 위해 주로 사용되고 슬래브를 파내고 낮은 높이 상형이 심지어 더 응력 분포와 합리적이게 하고, 더욱 구조의 두께를 감소시킵니다.

(3) 래핑한 앵커

(고정 말단 정박) 명세서 모델은 다음과 같이 나타내집니다 : JYM15-N (YMP15-N) 또는 JYM13-N (YMP13-N) ; 그것은 부품의 말에 있는 계산 응력이 큰 상황에 적합하거나 말단 공간이 제한됩니다. 그것은 구축을 사용하고 기계가 전선 가닥 위에 압착 소매를 누릅니다. 그것은 필요에 따라 분명하고 정돈된 것에 미리 임베딩됩니다. 콘크리트가 설계 강도에 굳어진 후, 그것은 뻗칩니다.

미리 응력이 가해진 긴장 라운드 앵커리지의 어플리케이션 필드
고속도로 교량과 철길 다리, 도시적 교환, 도시적 경철도, 고층 빌딩, 물 감독과 수력 댐들, 포트 터미널, 암층 사면 보호 고정, 파운데이션 리인포스먼트, 터널 광산 지붕 닻 지붕, 미리 응력이 가해진 전력망, 지하철, 큰 건물, 홀, 창고 워크숍, 탑식 건물, 무거운 물건 들기, 활주막 간헐적 추진, 다리와 터널 재킹, 대형 컨테이너와 선박, 수면자, 다리을 대체율이 지원합니다, 다리와 건물 보강, 철골 철근 공사, 반자성과 부식 방지 작업 (섬유 닻들)), 탄소 섬유 강화, 프리텐션 방식 빔 필드 건설, 외부 초기응력부여 공학, 버팀줄 케이블, 삭도 줄, 기타 등등.

미리 응력이 가해진 긴장 라운드 앵커리지의 주의

(1) 미리 응력이 가해진 갈비의 절단을 위해, 사용되어야 하는 것을 봤고, 사용되 연삭용 휠은 잘려 전호를 이룹니다 ;
(2) 강철 스트랜드가 번들링될 때, 그들은 하나씩 차례로 해결되고, 번들로 번들링되어야 하고, 어지럽혀지지 않아야 합니다. 강철 스트랜드의 고정 말단에 있는 돌출성형 정박 또는 엠보싱된 정박은 사전에 방위 표시판과 나선 철근으로 모여질 것입니다 ;
(3) 초기응력부여를 위해 사용된 장비와 기구는 정기적으로 유지되고 눈금 보정됩니다 ;
(4) 미리 응력이 가해진 건이 팽팽하게 되기 전에 콘크리트 강도와 압축 테스트 리포트는 제공될 것입니다. 압축력이 있는 콘크리트 강도가 설계 요구 사항을 충족시키고, 설계 강도 등급의 75%보다 낮지 않은 때, 초기응력부여는 적용될 수 있습니다 ;
(5) 예비 응력 당김재가 팽팽하게 되기 전에 방위 표시판의 표면은 청소되어야 하고 방위 표시판 뒤에 있는 콘크리트의 품질이 확인되어야 합니다. 콘크리트에서 공동이 있다면 그것은 텐션닝 전에 에폭시 모르타르에 의해 수리되어야 합니다 ;
(6) 앵커가 설치될 때, 정착판은 곧아야 하고, 클립이 강화되어야 하고, 클립의 위치가 획일적이어야 합니다 : 그러나 클립을 손상시키지 않도록, 클립을 강화할 때 클립은 너무 단단한 것을 때리지 말아야 합니다.
