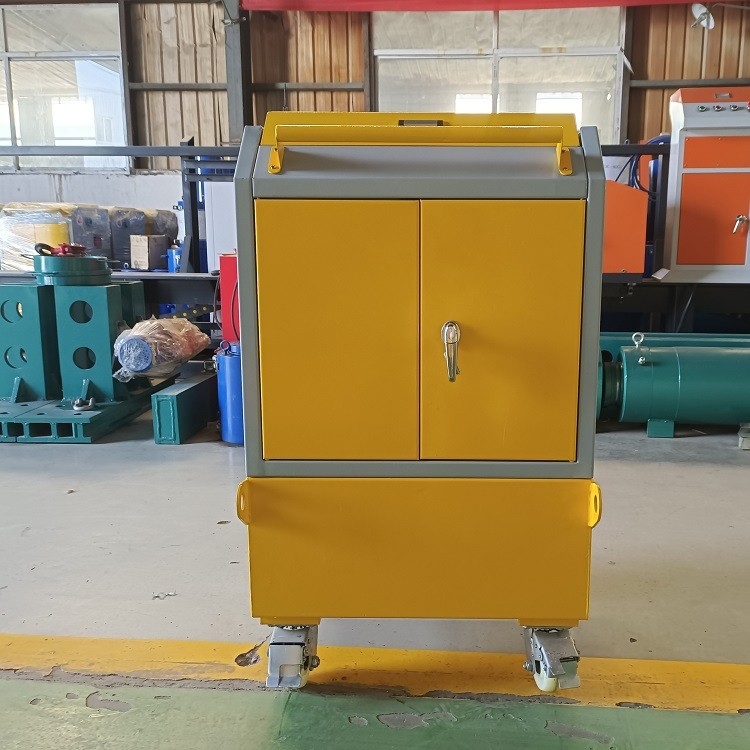

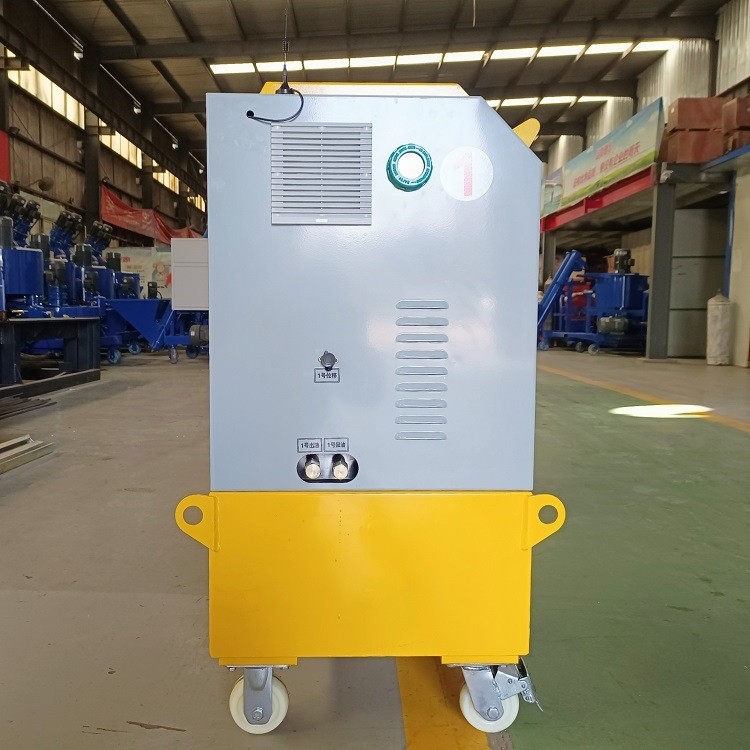

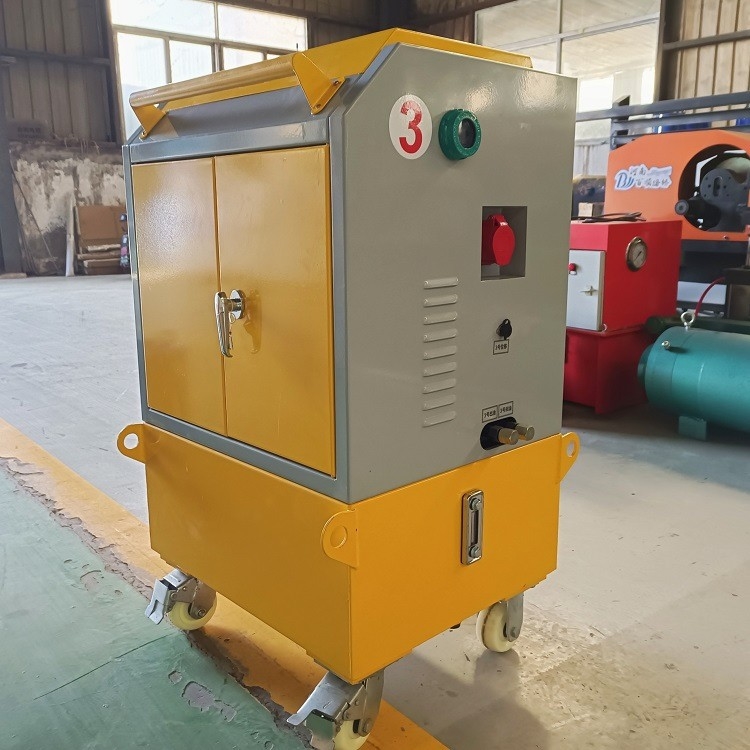

건설을 위한 미리 응력이 가해진 지적 인장 시스템 CNC 잭

장력 화면 조정의 작전
(1) 팽팽하게 되기 위해 빔식과 타입을 선택하세요.
(2) 팽팽하게 만드는 할 일 목록을 진입하고, 빔 갯수와 빔식과 기초 번호가 제기된 것과 일치하는지 결정하고, 뻗칠 필요가 있는 철재를 그리고 나서 확인하고, 팽팽하게 만드는 제어 인터페이스에 들어가기 위해 OK을 클릭하세요.
(3) 팽팽하게 만드는 데이터가 공기가 설치되는 후에 정확하면, 들어간 후, 주요 제어 캐비넷은 처음으로 펌프장의 모터를 켜도록 [오일 펌프] 버튼을 압박하고 회전하기 시작하는 후, 주화면에서 팽팽하게 만드는 조작 버튼을 클릭하고, [시작] 버튼이 보조 기계가 시작하는 것을 기다리는 최근에 공개된 인터페이스에서 단추를 누릅니다, 메인 머신이 이용할 수 없게 되기 위해 [시작] 버튼을 클릭하고, 그리고 나서 보조 기계 펌프장을 시작하도록 보조 제어 캐비넷의 [오일 펌프] 버튼을 압박하고, 그렇게 하기 위해 녹색 [시작] 버튼을 누릅니다 위로 팽팽하게 하기 시작하세요.

동시에 일어나는 인장 시스템의 기술적인 매개 변수

지적 탄력 프로세스 :
그 ①Click [시작] 첫번째 장력 조정 단계에 들어가기 위한 단추, 긴장이 목표값은 15% σcon이고, 시스템은 자동적으로 목표값에 도달하기 위해 인장 값을 제어하고 부하 타이밍 단계에 들어가고, 1%의 사정 거리 안에 목표값 주위에 유지하기 위해 긴장을 제어하기 위한 압력을 자동적으로 더하고, 시스템이 자동적으로 부하가 완료되는 후에 실린더의 실제 장력과 신장을 기록하고, 공기 운영이 도구 클립의 노출된 양을 측정하고, 그것을 기록합니다.
②은 로드 타이밍의 일차 단계의 완료 뒤에 두번째 장력 조정 단계에 들어갑니다. 장력의 목표값은 30% σcon입니다. 체제는 자동적으로 목표값에 도달하기 위해 인장 값을 제어하고 자체 부하 타이밍의 단계에 들어갑니다. 목표값 중 1% 이내에, 시스템은 자동적으로 부하가 완료되는 후에 실린더의 실제 장력과 신장을 기록하고 공기 운영이 도구 클립의 노출된 양을 측정하고, 그것을 기록합니다.
③은 로드 타이밍의 두 번째 단계의 완료 뒤에 세번째 장력 조정 단계에 들어갑니다. 장력의 목표값은 103% σcon입니다. 체제는 자동적으로 목표값에 도달하기 위해 인장 값을 제어하고 자체 부하 타이밍의 단계에 들어갑니다. 목표값 중 1% 이내에, 시스템은 자동적으로 부하가 완료되는 후에 실린더의 실제 장력과 신장을 기록하고 공기 운영이 도구 클립의 노출된 양을 측정하고, 그것을 기록합니다. 5 분 동안 부하를 가진 후, 그것은 앵커링 제어단에 들어가고 시스템이 자동적으로 언로딩 고정을 제어합니다.
④ 고정이 완료된 후, 시스템은 자동적으로 다시 올라가기 위해 공기를 제어하고 도구 앵커와 공기와 공기 오퍼레이터 측정을 제거하고 일하는 앵커 클립의 노출된 양을 기록하고, 철재 텐션닝의 다음 일련을 준비합니다.

긴장 결과 데이터 쿼리와 수출
(1) 긴장 성명의 운용 정합에 들어가기 위해 진행자 연장 보고서에 클릭하세요
(2) 데이터 내보내기를 위해, 직접적으로 Ｕ 디스크 기록 및 판독을 클릭하고, 팝업식 대화 인터페이스에서 뻗치는 시간을 선택하고, 상응하는 스트레칭 데이터 보고를 보내기 위해 그리고 나서 [데이터를 수출하세요] 버튼을 클릭하시오 그러면 이출된 파일은 Ｄ에 있습니다 : 우디스크 안에서.
(3) 뻗치는 결과를 기록하기
장력과 신장값의 변화 곡선은 자동적으로 텐셔닝 처리 동안 업로드되고 팽팽하게 만드는 결과가 텐션닝이 완료되는 후에 자동적으로 업로드됩니다. 빔 필드 관리 컴퓨터는 동시에 참조와 검토를 위한 네트워크를 통하여 상위 정보 감시 센터에 팽팽하게 만드는 처리 곡선과 팽팽하게 만드는 결과를 보고합니다.
