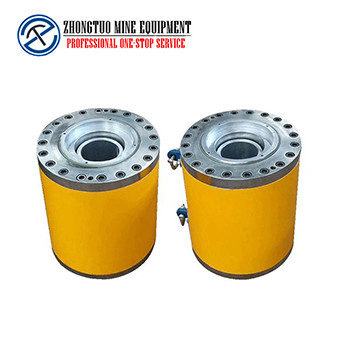

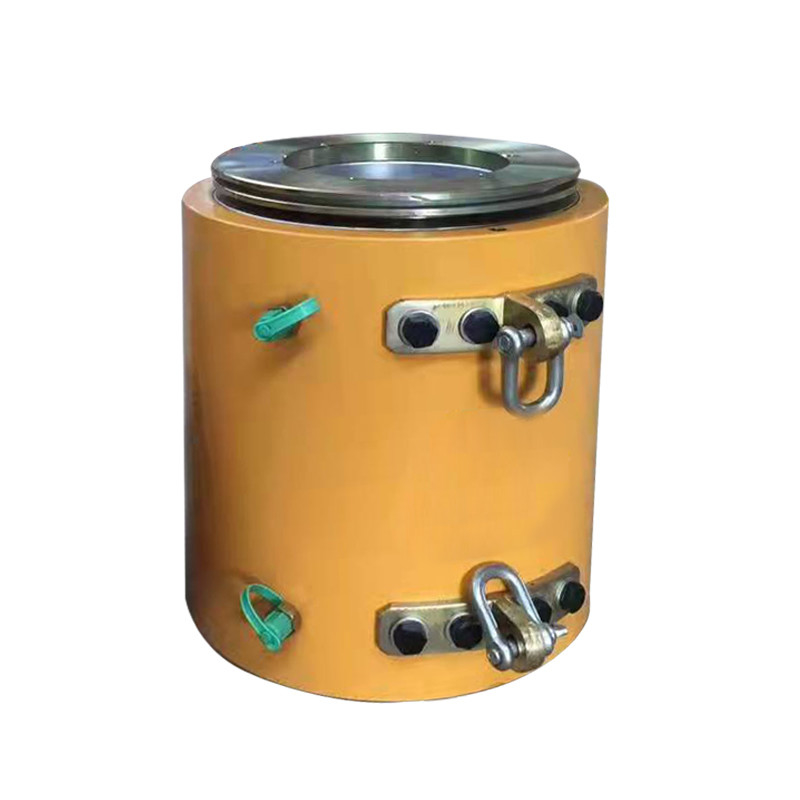

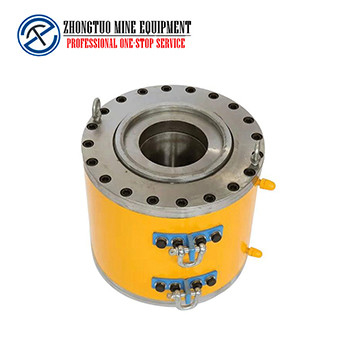

수력 중공 코어 잭 다수 가닥이 잭을 팽팽하게 하는 것 발표한 것을 강조하는 YDC 종류

수력 핵심 무의미한 잭의 특징

1. YDC 종류 스트레싱 잭은 다목적 미리 응력이 가해진 철저한 심장 공기이며, 그것이 다양한 강철 스트랜드 정박의 텐셔닝 작동을 위해 사용됩니다. 넓게 큰 건물, 구조를 포스트-텐셔닝 사용되는 것 콘크리트 교량, 바위 고정, 수력 구조물, 재단 고정과 다른 주요 프로젝트를 압축응력을 주었습니다.
2. 공기의 주요 부문은 강철 스트랜드의 소형 구조, 가벼운, 소용적, 짧은 축 길이와 짧은 예약된 긴장 길이의 특성을 가지고 있는 고강도강으로 만들어지며, 그것이 강철 스트랜드 소재를 구할 수 있습니다. 그리고 호이스팅은 탄력적이고, 오래가고, 작동하도록 쉽고 유지하도록 쉽습니다.
3. YDC 유형 잭은 다목적 미리 응력이 가해진 인장 설비인 일종의 피드-스루 공기입니다. 그것은 작동하고, 주로 단일 구멍 텐션닝을 위해 사용했고, 또한 길고 짧은 예비적재를 위해 사용될 수 있기 쉽습니다. 텐션닝과 문제해결과 다양한 생산의 고강도강 배선 다발에 적합하 가닥.

수력 핵심 무의미한 잭의 다이어그램

견과류 2, 플러그 3, 벨소리 4, 실린더 5, 피스톤 6, 마음 소매 7, 벨소리 8, 오일 노즐 9, 밀봉 판 10, 컴프레션 링을 배치한 1

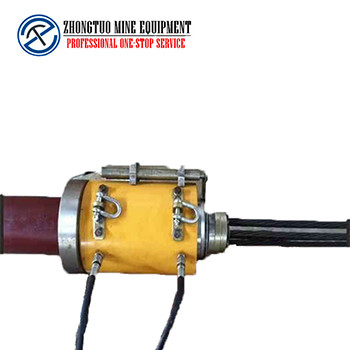

포스트 텐션 잭과 앵커리지의 설치

1. 강철 스트랜드는 구조의 예약된 갤러리 속으로 꿰어질 것이고 체결단에 있는 강철 스트랜드의 노출 길이가 공기의 작업 길이 보다 더 긴 200-250mm이라는 것 요구됩니다. 강철 스트랜드는 힘든 천공을 피하기 위한 늘어진 실끝 또는 거친 마지막 없이 가는 디스크 그라인더로 절단되어야 합니다.

2. 일하는 정착판의 강 배선 다발의 마지막을 커버하고, 앵커 밑창판에 그것을 추진하고, 그것을 꼭지와 정렬하세요.

3. 앵커 클립으로 일하는 설치 : 설치 클립 전에, 사용 철강은 강철 스트랜드를 따라 함께 클립의 각각 쌍을 고정시키고 정착판의 테이퍼 홈 안으로 그들을 추진하고, 그들이 이동하지 않을 때까지 그리고 나서 그들을 추진하기 위해 울립니다.

4. 한계판의 설치 : 한계판은 일하는 정착판에 따라 설계되고 정착판의 더 홀과 일치됩니다.

5. 공기의 설치 : 첫번째 연결선 강철 스트랜드의 마지막이 와이어 핀으로 급히 나가는 후, 잭을 높이고, 그것을 강철 스트랜드 에 적용시켰고, 한계판의 외부에 잭의 표지의 지지체 개구를 두었습니다. 이 시각에, 공기는 동축으로 제휴될 수 있습니다.

6. 피스톤의 마지막에 도구 앵커를 지지 립 위에 설치하세요.

공기는 지지하는 오일 펌프와 함께 사용됩니다. 오일 펌프의 팽팽하게 만드는 오일 회로는 공기 텐션닝 공동 노즐에 연결되고 눈금매겨진 압력계가 또한 오일 회로에 연결됩니다. 오일 펌프의 귀환 오일 회로는 마른 교활한 상부의 귀환 오일 노즐에 연결되고 오일 회로의 안전판이 안전을 보장하기 위해 10MPa로 조절됩니다.
